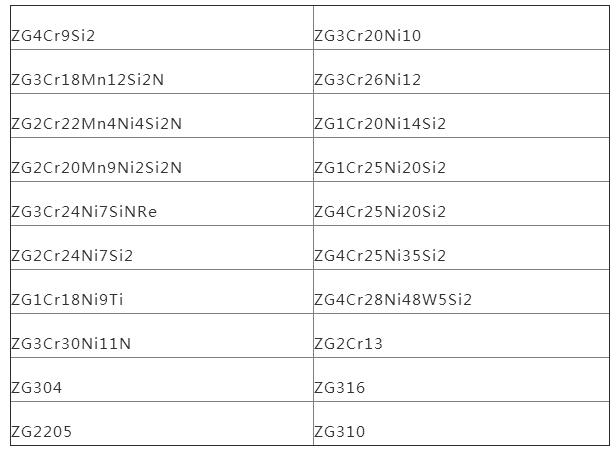

山东鑫霍特钢有限公司钢号简介

（一） ZG3Cr24Ni7SiNRe

该钢种是在3Cr24Ni7SiN钢基础上添加0.2％-0.3％铈或镧。加入稀土后，极明显地改变了钢在1100℃-1200℃时的抗氧化性能，提高了钢在铸态时的持久强度。改变了热加工性能，具有高的高温强度较高的塑性和抗氧化性，组织稳定，能耐硫化作用和急冷急热，时效脆性较4Cr25Ni20Si2小。同时还有较好的焊接性、铸造性。

其主要性能都达到或超过了4Cr25Ni20Si2（HK40）水平。此钢可代替Cr23NiI8、2Cr25Ni20Si2、4Cr25Ni20Si2等钢和部分代替Cr25Ni35、Cr28Ni48W5等钢。制造在950℃-1200℃范围内工作的各种耐热构件。

（二） 3Cr24Ni7SiN

有较好的综合机械性能，在低于1100℃时有较好的抗氧化性能，适于制造在950℃-1100℃使用的要求强度较高的各种耐热构件；该钢可替代高铬镍的Cr18Ni25Si2、Cr23NiI8、Cr25N20Si2、Cr25Ni40等钢。

可焊性能良好，焊前不需要预热，焊后不需处理，切削性能与高铬镍奥氏体钢相近。

（三） ZG3Cr30Ni11N

该钢种较大的特点是在高温下（1200℃）具有优越的抗氧化性，且具有良好的冲击韧性和抗冷热疲劳性能。该钢主要适用于制造各种工业炉用构件。

（四） 3Cr22Mn4Ni4Si2N

该钢是一种节镍奥氏体耐热钢，在1000℃以下可代替3Cr18Ni25Si2、1Cr25Ni20Si2等高铬镍耐热钢，具有较高的高温强度及良好的抗氧化性。用于制造900℃-1000℃条件下的各种工业炉用构件。

（五） ZG2Cr20Mn9Ni2Si2N、2Cr20Mn10Ni3Si2N

该钢属Cr-Mn-Ni-N型奥氏体抗氧化耐热钢，可在850℃-1000℃范围内代替高铬镍耐热钢1Cr20Ni14Si2、3Cr18Ni25Si2、2Cr25Ni13、1Cr25Ni20Si2等制造电站锅炉、石油化工、冶金和机械工业使用的各种耐热钢构件。

此钢有较好的高温强度和抗氧化性能，良好的抗渗碳及耐急冷急热性能，在融溶盐中也有较好的耐腐蚀性，因此可制造渗碳炉和其他加热炉用构件及盐浴坩锅。

（六） ZG2Cr24Ni7Si2

为奥氏体抗氧化钢，有良好的机械性能，适于制造在850℃-1000℃使用的要求强度较高，抗氧化的各种耐热钢构件。

（七） ZG1Cr20Ni14Si2

该钢是含2％Si的Cr-Ni奥氏体耐热钢，具有高的抗氧化性。可用于高温下（1050℃）的各种耐热钢构件，在600℃-800℃有析出δ相的脆弱倾向，一般用于锅炉吊挂和加热炉构件等。

（八） ZG1Cr25Ni20Si2

此钢属于奥氏体型耐热钢，抗氧化和渗碳性能优于1Cr25Ni20，也有较好的抗一般腐蚀性能。高使用温度可达1200℃，韧性、可焊性较1Cr25Ni20钢稍低。连续使用高温度1150℃，间歇使用高温度为1050℃-1100℃。

（九） ZG3Cr18Ni25Si2

该钢高抗氧化温度为1100℃。在1000℃-1100℃低负荷条件下可以长期工作。由于含镍量较高，时效脆性倾向较小。在700℃长期保温不会引起机械性能的显著变化。但在800℃长期停留会降低钢在室温下的强度和塑性。一般用于热处理炉内构件、炉子传送带零件。在我国多作渗碳炉内构件，钢中由于含Ni量较高，不适于在含硫气氛中使用。

（十） ZG4Cr25Ni20Si2

此钢为奥氏体耐热钢，有很好的抗氧化性和高温强度，组织稳定性及焊接性能良好。使用高温度为1150℃-1200℃，在≤1000℃条件下使用时有很好的热强性。该钢含硫量高，其抗腐蚀性较低碳的Cr25Ni20钢差些，虽然该钢是广泛使用的耐热钢，但是它并不具有不锈钢的抗腐蚀性。可用作各种热处理炉用部件，如隔板、夹具、滑道、炉辊、马弗罐、辐射管、炉管等。

（十一） ZG4Cr25Ni35Si2

该钢与4Cr25Ni20Si2钢相比较具有较好的抗渗碳性，较高的持久强度，且强度较稳定，时效脆性倾向较小。主要用于1000℃以上要求综合性能较高的构件。在低于1150℃时抗氧化性能良好。

（十二） ZG4Cr28Ni48W5Si2

此钢是高合金奥氏体型耐热钢。钢中含有很高的N和5％钨，它在1000℃-1200℃范围内具有特别高的高温强度、抗氧化和抗渗碳性能；而且钢的抗膨胀系数比4Cr25Ni20Si2小，耐热冲击性有所改变。它主要作为1100℃-1200℃ （有时亦用于1250℃）要求强度很高的炉用耐热构件，如辐射管、炉底辊、喷咀、风扇及其它炉内支承件，该钢是除了4Cr25Ni35Si2外，是目前使用的耐热材料中性能高的一个。

（十三）zG1cr18Ni9Ti

该钢是一种应用广泛的奥氏体型不锈耐热钢，有良好的工艺性能和使用性能，可用作850℃

以下的耐热抗氧化的各种部件。高抗氧化工作温度为850℃，热强工作温度为650℃。

（十四）ZG2cr13

2Cr13钢是马氏体不锈耐热钢，是有较好的耐腐蚀性和热强性，特别是有较好的消振性，由于

含量比1Cr13高，所以高温强度和硬度高。热处理后，可用于承受较高压力的零件。

该钢在400℃－600℃有回火脆性，在作调质处理件时应避开这个温度。

（十五）ZG4cr9Si2

属马氏体耐热钢，在800℃以下有良好的抗氧化性能，低于650℃有较高的热强性。可用作低于

800℃以下使用的抗氧化钢构件，常用作熔铝坩锅等，退火或调质处理后的切削性能良好。

（十六）ZG3cr18Mn12Si2N

该钢是铬锰氮型奥氏体耐热钢。有较好的抗氧化性、抗硫腐蚀和抗渗碳性；有时效脆性倾向，

时效后在高温下仍有较高的韧性。

该钢可长期在950℃以下使用。
